气动法兰蝶阀

产品名称：气动法兰蝶阀
产品型号：D641X-16
产品规格：DN50-DN600
公称压力：PN1.0/1.6Mpa
适用介质：水、气、油品等
适用温度：-23～121℃

YBD641X(F/J//H/S)-10/16C(Q/P)法兰式气动(衬胶)脱硫蝶阀

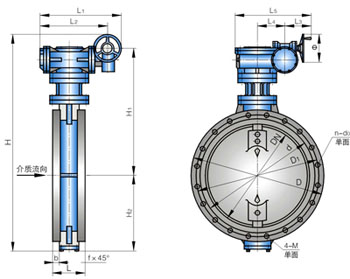

主要性能规范 适用温度 适用介质 天然胶≤85℃ 石膏浆液、石灰石浆液、 回收水、工艺水、废水 三元乙丙胶≤100℃ 主要零件材料 名称 材料 阀体 灰铸铁、球墨铸铁、碳钢 蝶板 碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276 阀座 天然橡胶、三元乙丙胶 阀杆 不锈钢、 2Cr13、304 气动装置 天津二通 主要外形尺寸和连接尺寸 (mm) 公称通径(DN) 公称压力(PN)MPa L D D1 Z-Ф H H1 A B 重量 (kg) 50 1.0 108 165 125 4-18 305 214 127 60 8.5 65 112 185 145 4-18 352 248 133 70 11.5 80 114 200 160 8-18 377 270 133 83 12.5 100 127 220 180 8-18 422 302 203 100 27 125 140 250 210 8-18 479 350 222 120 40 150 140 285 240 8-22 496 365 294 120 43 200 152 340 295 8-22 655 478 337 172 715 250 165 395 350 12-22 704 498 380 172 865 300 178 445 400 12-22 825 605 420 224 128.5 350 190 505 460 16-22 907 643 450 224 147 400 216 565 515 16-26 1030 732 603 272 208 450 222 615 565 20-26 1079 752 603 272 260 500 229 670 620 20-26 1164 812 683 272 350 600 267 780 725 20-30 1396 950 683 360 452 700 0.6 229 860 810 24-26 1622 1090 742 440 360 700 1.0 292 895 840 24-30 1622 1090 742 440 576 800 0.6 241 975 920 24-30 1722 1190 866 496 448 800 1.0 318 1015 950 24-33 1722 1190 866 496 716 900 0.6 241 1075 1020 24-30 1886 1248 866 496 562 900 1.0 330 1115 1050 28-33 1886 1248 866 496 899 1000 0.6 300 1175 1120 28-30 2140 1418 990 580 740 1000 1.0 410 1230 1160 28-36 2140 1418 990 580 1184 1100 0.6 350 1305 1240 28-33 2270 1510 990 580 928 1100 1.0 440 1340 1270 32-36 2270 1510 990 580 1485 1200 0.6 350 1405 1340 32-33 2405 1610 990 580 1117 1200 1.0 470 1455 1380 32-36 2405 1610 990 580 1787 采用标准 设计制造： GB12238结构长度：GB12221法兰：GB／T17241.6PN1.0     MPa     PN0.6MPa
