全衬四氟对夹式蝶阀

品牌：	一标
型号：
材质：
连接形式：
工作压力：
工作温度：
适用介质：
用途：

点此询价：

详细信息

技术参数：

产品名称：全衬四氟对夹式蝶阀
产品型号：D371F-10F
产品规格：DN40-DN600
公称压力：PN1.0/1.6Mpa
适用介质：各种腐蚀性介质
适用温度：+10～150℃

点击新窗口打开大图

遵循规范	STANDARD
设计与制造	GB 12238(中线)
结构长度	GB 12221(短系列)
法兰尺寸	JB78/JB79 (或按合同要求)
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T 12252

对夹连接蝶阀(中线)

※ 设计与制造符合中国国家标准
※ 基本结构形式(蝶板轴与阀体/阀座中心重合)
a.DA71F46 全衬里型
阀体全衬里/蝶板全衬层/蝶板与蝶板轴合为一体
b.DA71F4 全衬里型
阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配
c.DA71F/P 半衬里型
阀体全衬里/蝶板为不锈钢(不衬)/蝶板与蝶板轴组合装配

基本型号
公称压力PN0.6～1.6MPa 公称通径DN40～1200mm

手动	DA71F/P(半衬)	蜗轮传动	DA371F/P(半衬)
	DA71F3(全衬里)		DA371F3(全衬里)
	DA71F4(全衬里)		DA371F4(全衬里)
	DA71F46(全衬里)		DA371F46(全衬里)
气动	DA671F/P(半衬)	电动	DA971F/P(半衬)
	DA671F3(全衬里)		DA971F3(全衬里)
	DA671F4(全衬里)		DA971F4(全衬里)
	DA671F46(全衬里)		DA971F46(全衬里)

主要零部件材料表

序号	零件名称	灰铸铁	碳钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	P_L	R_L
1	上、下阀体	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB	35(锻)	CF8	CF8M	CF3	CF3M
3	蝶板轴	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
4	衬里层/阀座	PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶F4) PO(聚烯烃)
5	O型圈	FPM (氟橡胶)
6	弹性条(垫)	Si (硅橡胶)
7	调节定位座	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr18Ni14Mo2
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手柄	ZL101 (铸造铝合金)

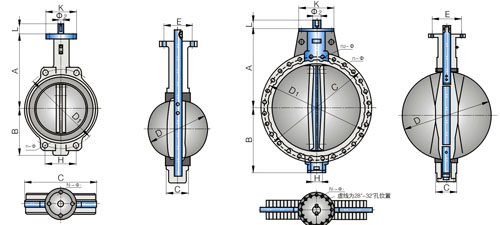

主要连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z- Φ d	D0	H	重量 (kg)
DN (mm)	NPS (inch)	PN06MPa
40	11/2	33	130	100	80	3	16	4-Φ14	160	140	25
50	2	43	140	110	90	3	16	4-Φ14	200	145	35
65	21/2	46	160	130	11O	3	16	4-Φ14	250	155	45
80	3	46	185	150	125	3	18	4-Φ18	250	165	6
1OO	4	52	205	170	145	3	18	4-Φ18	250	180	75
125	5	56	235	200	175	3	20	8-Φ18	300	203	11
150	6	56	260	225	200	3	20	8-Φ18	300	225	16
200	8	60	315	280	255	3	22	8-Φ18	200^*	275	48
250	10	68	370	335	31O	3	24	12-Φ18	200^*	315	60
300	12	78	435	395	362	4	24	12-Φ23	240^*	348	75
350	14	78	485	445	412	4	26	12-Φ23	240^*	415	82
400	16	102	535	495	462	4	28	16-Φ23	280^*	460	123
450	18	114	590	550	518	4	28	16-Φ23	280^*	500	150
500	20	127	640	600	568	4	30	16-Φ23	320^*	530	180
600	24	154	755	705	670	5	30	20-Φ25	320^*	610	225
700	28	165	860	810	775	5	32	24-Φ25	360^*	675	315
800	32	190	975	920	880	5	34	24-Φ30	360^*	805	385
900	36	203	1075	1020	980	5	36	24-Φ30	380^*	995	420
1000	40	216	1175	1120	1080	5	36	28-Φ30	400^*	1170	620
1200	48	254	1400	1340	1295	5	40	32-Φ34	400^*	1295	788

* 法兰尺寸D、D1、D2、Z-Φd、f、b数值是与蝶阀连接的标准法兰尺寸，简图中尺寸代号仅是其中一部分。
