无销衬胶电动法兰蝶阀

详细信息

产品名称：无销衬胶电动法兰蝶阀
产品型号：WD941X-10ZX
产品规格：DN40-600
公称压力：PN1.0/1.6Mpa
适用介质：海水、污水、油品、气体等
适用温度：-23～100℃

YBD941X(F/J//H/S)-10/16C(Q/P)法兰式电动(衬胶)脱硫蝶阀

点击新窗口打开大图

主要性能规范

主要零件材料

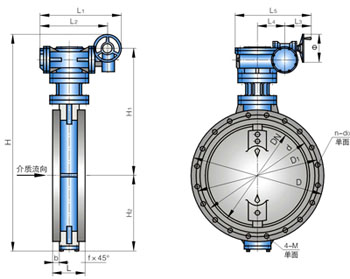

主要外形尺寸和连接尺寸 (mm)

公称通径(DN)	公称压力(PN)MPa	L	D	D1	Z-Ф	H	H1	A	B	重量(kg)
50	1.0	108	165	125	4-18	460	369	418	308	36
65		112	185	145	4-18	493	389	418	308	39
80		114	200	160	8-18	506	399	418	308	42
100		127	220	180	8-18	549	414	418	308	45
125		140	250	210	8-18	568	439	418	308	53
150		140	285	240	8-22	585	454	418	308	55
200		152	340	295	8-22	766	589	418	308	87
250		165	395	350	12-22	815	609	418	308	102
300		178	445	400	12-22	880	660	585	275	158
350		190	505	460	16-22	962	698	585	275	169
400		216	565	515	16-26	1038	740	585	275	238
450		222	615	565	20-26	1087	760	585	275	286
500		229	670	620	20-26	1204	852	729	355	333
600		267	780	725	20-30	1378	932	729	355	474
700	0.6	229	860	810	24-26	1558	1026	1120	597	376
700	1.0	292	895	840	24-30	1558	1026	1120	597	601
800	0.6	241	975	920	24-30	1648	1066	1120	597	460
800	1.0	318	1015	950	24-33	1648	1066	1120	597	736
900	0.6	241	1075	1020	24-30	1762	1124	1120	597	580
900	1.0	330	1115	1050	28-33	1762	1124	1120	597	928
1000	0.6	300	1175	1120	28-30	1926	1204	1120	591	760
1000	1.0	410	1230	1160	28-36	1926	1204	1120	591	1216
1100	0.6	350	12305	1240	28-33	2080	1320	1114	820	980
1100	1.0	440	1340	1270	32-36	2080	1320	1114	820	1568
1200	0.6	350	1405	1340	32-33	2215	1420	1114	820	1210
1200	1.0	470	1455	1380	32-36	2215	1420	1114	820	1936
采用标准	设计制造： GBl2238结构长度：GB12221法兰：GB/T17241.6PN 1.0MPa PN0.6MPa
